Конструкторы ОАО «ЛЕПСЕ» разработали новую насосную установку
Для решения этой проблемы и расширения линейки серийно выпускаемых интеллектуальных высокооборотных насосных установок с вентильным приводом, конструкторы ОАО «ЛЕПСЕ» в 2013 году разработали новую модель – 2118 УЭЦН АКМ5-6/45-1650.

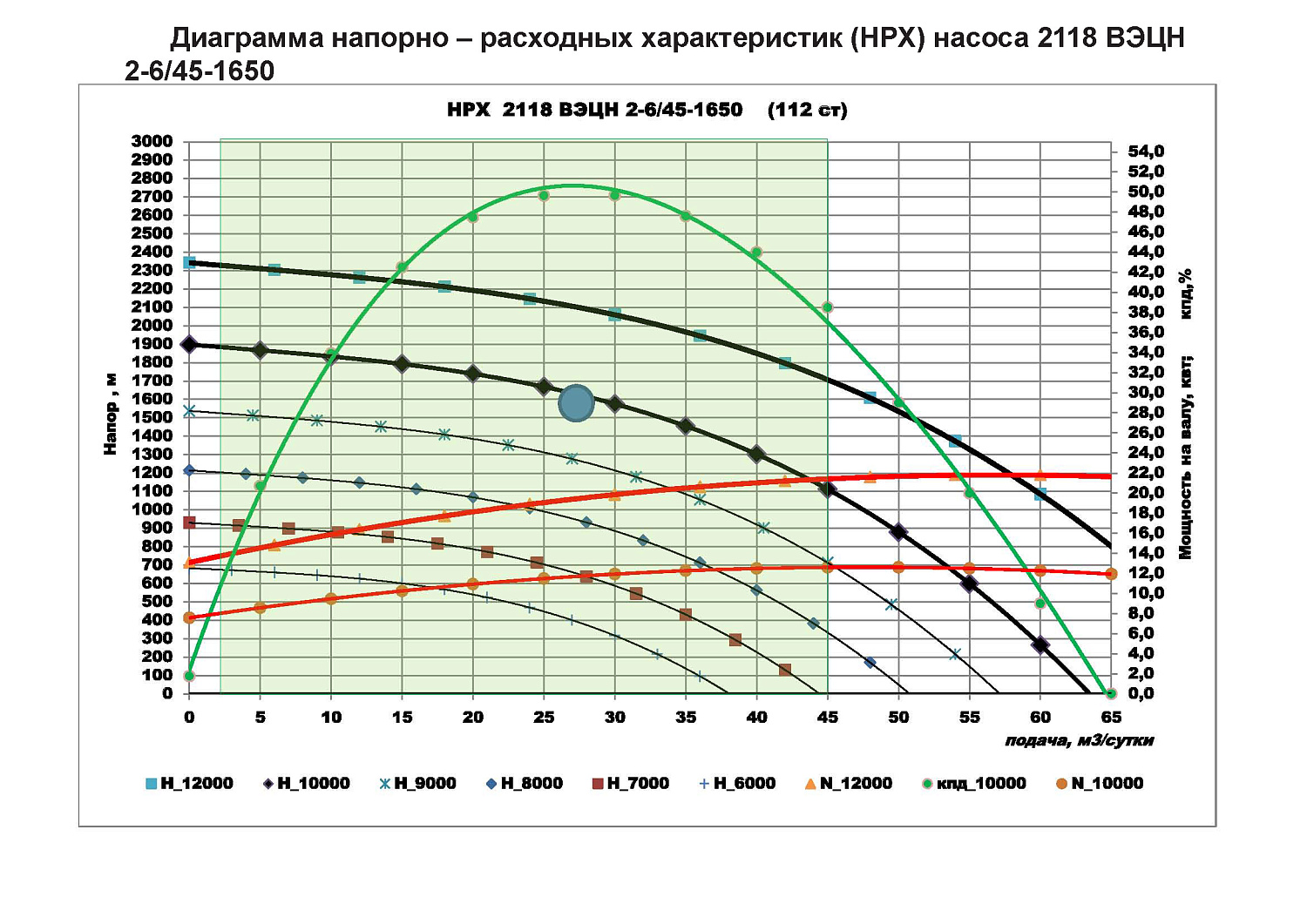

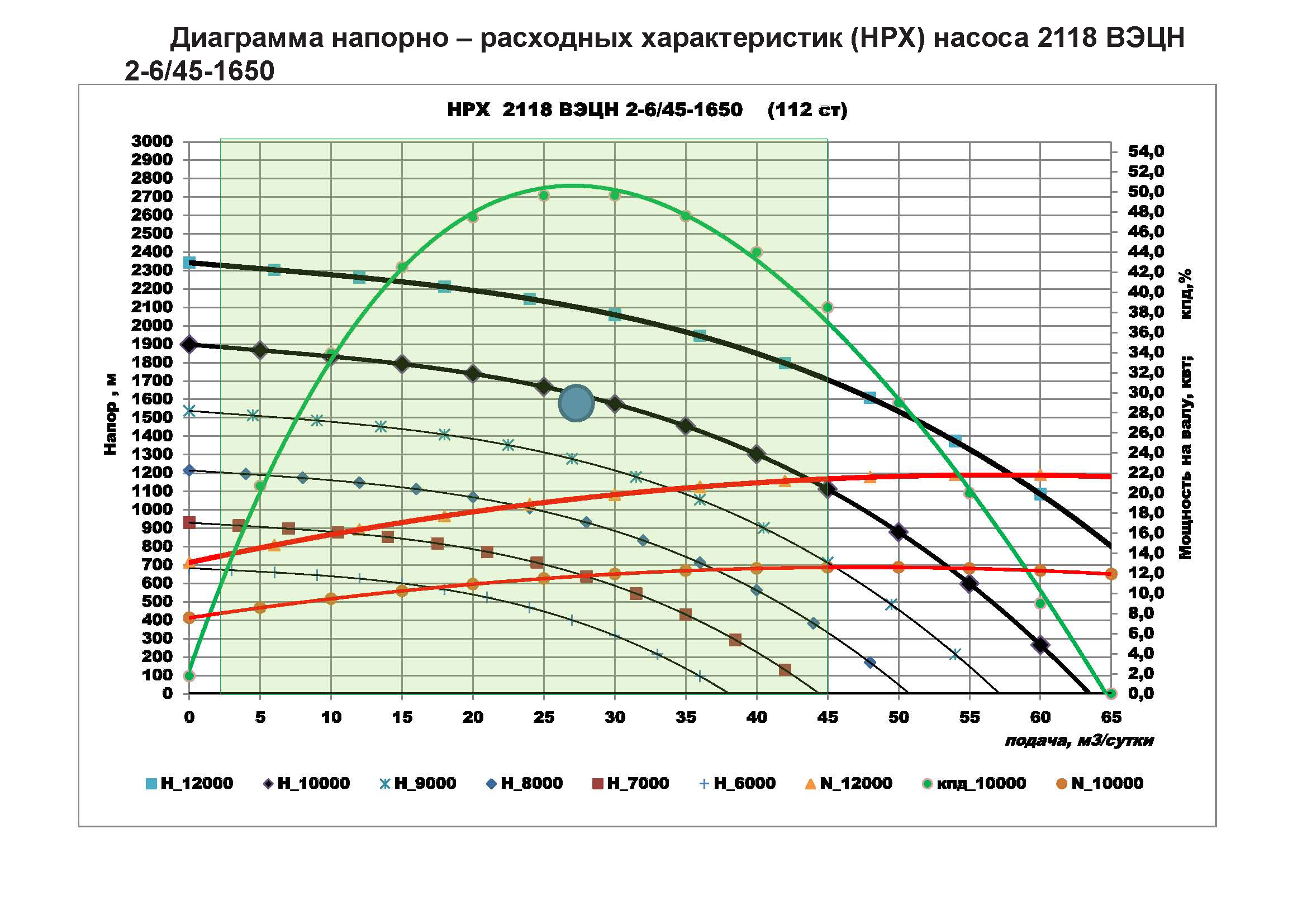

В начале апреля предприятие изготовило первый промышленный образец. Как показали стендовые испытания, данный насос может работать эффективно в диапазоне подач от 5 до 40 куб. м. в сутки, при этом КПД насоса достигает 50%. В настоящее время продолжаются стендовые испытания оборудования.
Производство насосных установок новой серии 2118 УЭЦН АКМ5-6/45 для малодебитного фонда скважин обеспечит основу для внедрения новых технологий.
Состав установки и массогабаритные характеристики
№ |
Нименование узла (агрегата) |
Обозначение |
Габариты
|
Вес
|
1 |
Двигатель в сборе |
2СП21СЭД22-103В |
103х5150
|
185,5 |
1.1 |
Электродвигатель. |
2 ВЭД22-103В |
103х3200 |
130 |
1.2 |
Гидрозащита. |
1 МГ52 |
92х1000 |
27 |
1.3 |
Газосепаратор |
ВГС54-100 |
92х400 |
12 |
1.4 |
Блок телеметрии погружной |
БИД 96-400-00 |
103*550 |
12 |
1.5 |
Кожух принудительного обтекания |
КПО |
110х3800 |
4,5 |
2 |
Насос |
2118 ВЭЦН 2-6/20-2200 |
60х5945 |
70 |
3 |
Станция управления с синусфильтром |
СУ ЧР+ВД-100-УХЛ1 ЭТАЛОН. |
600х800х1700 |
400 |
