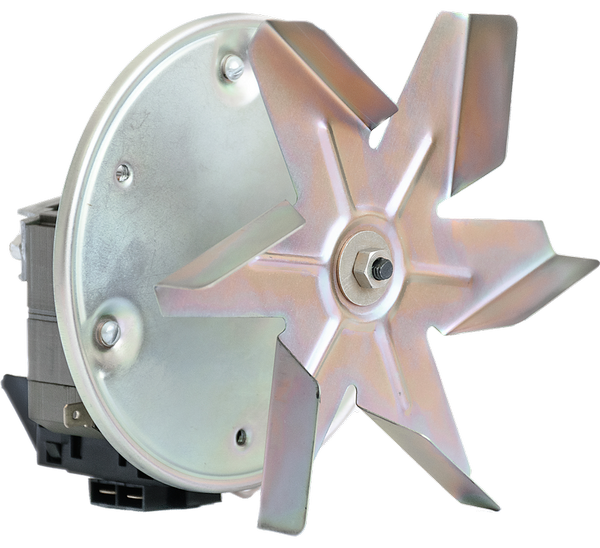

ДВ-70-2,4 Электродвигатель - вентилятор (для дымососов котлов, принудительной конвекции в жарочных шкафах электроплит и стерилизаторах)

ДВ-70-2,4 Электродвигатель - вентилятор  (для дымососов котлов, принудительной конвекции в жарочных шкафах электроплит и стерилизаторах)

Электродвигатель-вентилятор для принудительной конвекции воздуха внутри жарочных шкафов бытовых электроплит, а также для дымососов твердотопливных котлов и стерилизаторов.


Номинальное напряжение, В

220

Частота, Гц

50

Потребляемая мощность, Вт,

70

Частота вращения, об/мин

2400

Пусковой момент начальный, Н*м

0,04

Вращающий момент максимальный, Н*м

0,07

Режим работы

повторно-кратковременный

Габариты, мм

152x138

Масса, кг, не более

1,4








Условия эксплуатации

     Электродвигатель-вентилятор выполняется климатического исполнения УХЛ категории размещения 4.2 по ГОСТ 15150.
     Верхняя температура окружающей среды при эксплуатации не более 110° С.
     Номинальное значение механических факторов внешней среды при эксплуатации по группе М39 ГОСТ 17516.1.
     По типу защиты от поражения электрическим током электродвигатель-вентилятор относится к классу I по ГОСТ 12.2.007.0.
     Двигатель-вентилятор не имеет специальной защиты от проникновения внутрь воды и твёрдых посторонних тел, поэтому конструкция электроплиты должна предусматривать защиту его в соответствии с требованиями ГОСТ 14254.
     Режим работы – продолжительный.
     Рабочее положение вала двигателя-вентилятора – горизонтальное.
     Электродвигатель-вентилятор в электроплите устанавливается жёстко с креплением тремя болтами М5 в отверстия монтажного диска.

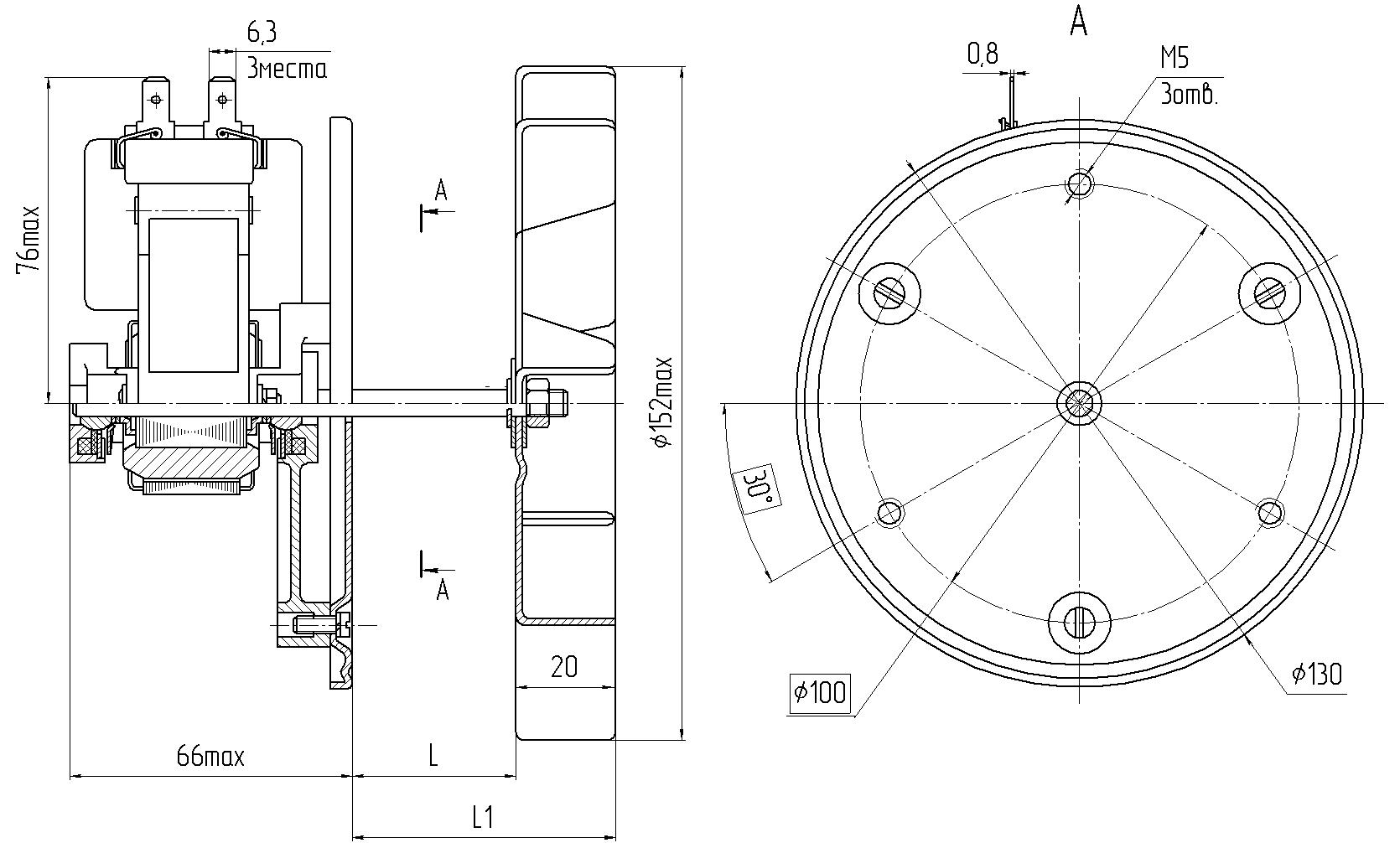

Габаритные размеры





Модификация
двигателя
L, мм L1, мм
ДВ-70-2,4 44±2 66 max
ДВ-70-2,4-К 23±2 45 max
ДВ-70-2,4-КН 10±2  33 max
