Электродвигатель ДАО-13-2,5 (привод насоса стиральной машины)
![]() |
|
Асинхронный однофазный электродвигатель. Для работы в составе бытовых автоматических и полуавтоматических стиральных машин в качестве привода откачивающего насоса.
Номинальное напряжение, В |
220 |
Частота питающего напряжения, Гц |
50 |
Потребляемая мощность, Вт, не более |
80 |
Частота вращения при номинальном моменте, мин-1 |
2450 |
Номинальный вращающий момент, Н м |
0,05 |
Максимальный вращающий момент, Н м |
0,07 |
Начальный пусковой момент, Н м |
0,035 |
Ток при номинальном вращающем моменте, А, не более |
0,9 |
Габариты, мм |
89,5x106x114 |
Масса, кг, не более |
1,2 |
Условия эксплуатации
Электродвигатель выполняется климатического исполнения УХЛ категории размещения 4.2 по ГОСТ 15150.
Рабочая температура окружающей среды – от 5° С до 60° С.
Номинальное значение механических факторов внешней среды при эксплуатации по группе М24 ГОСТ 17516.1.
По типу защиты от поражения электрическим током электродвигатель относится к классу I по ГОСТ 12.2.007.0.
Электродвигатель не имеет специальной защиты от проникновения внутрь воды и твердых посторонних тел, поэтому конструкция стиральной машины должна предусматривать защиту его в соответствии с требованиями ГОСТ 14254, при этом должны соблюдаться условия, обеспечивающие степень защиты IP44 по ГОСТ 14254.
Режим работы: повторно-кратковременный с длительностью цикла 10 минут (6 минут работы и 4 минуты перерыв).
Рабочее положение вала электродвигателя – горизонтальное.
Электродвигатель в стиральной машине должен устанавливаться жёстко с креплением двумя болтами М6 в отверстия пластмассового щита (см. вид В).
Электродвигатель работает в качестве привода откачивающего насоса по режиму в соответствии с циклограммой стиральной машины.
Конструкция
Электродвигатель состоит из статора с катушкой, короткозамкнутого ротора и двух щитов, закреплённых на статоре с помощью двух стягивающих винтов. К каркасу катушки статора крепится крышка, на которой установлена колодка с выводными наконечниками для подключения к сети питания. На магнитопроводе статора установлен зажим заземления.

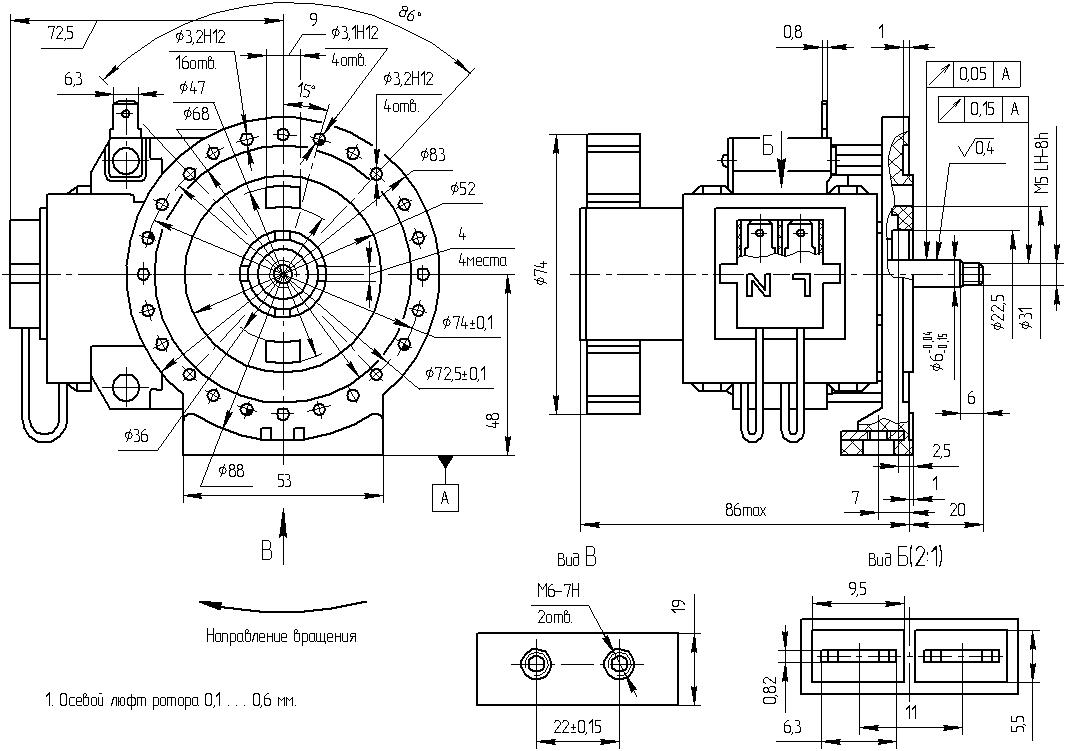

Габаритные размеры
