Центробежный герметичный насос
![]() |
|

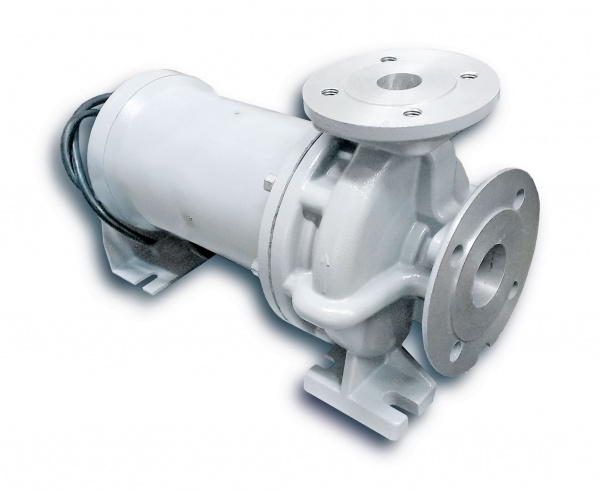

НЦ-32-Г - центробежный герметичный насос с экранированным электродвигателем (насос с мокрым ротором) предназначен для работы в составе системы охлаждения тягового преобразователя современных электровозов и электропоездов.
Насосы циркуляционные серии НЦ32, герметичные (насос с мокрым ротором), с расположением всасывающего патрубка по оси вращения и напорного патрубка вертикально или горизонтально, относительно оси вращения.
Ротор насоса вращается в перекачиваемой среде и изолирован, как и статор герметичной гильзой, изготовленной из нержавеющей стали.
Насос и трёхфазный асинхронный электродвигатель образуют единый узел без уплотнения вала.
Рабочее колесо - циркуляционное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Колесо закреплено непосредственно на валу и приводится во вращение электродвигателем.
Направление вращения рабочего колеса - по часовой стрелке, если смотреть со стороны входного фланца.
Основные технические характеристики:
|
НЦ32-Г-135/2,2 |
НЦ32-Г-140/1,8 |
НЦ32-Г-115/1,2 |
Напряжение питания, В |
400±20 |
||
Число фаз |
3 |
||
Частота, Гц |
50±1 |
||
Расход (подача), мэ/ч |
7,80±0,62 |
5,4±0,2 |
3,6±0,1 |
Полная высота напора (Н20),1м |
25,50±1,53 |
22,0±1,2 |
14,0±0,8 |
Кавитационный запас (NPSH)1 м |
1,0±0,2 |
||
Номинальный потребляемый ток, А, не более |
5,5 |
5,3 |
5,1 |
Номинальная потребляемая мощность, Вт, не более |
2300 |
1900 |
1300 |
Пусковой ток, А, не более |
36 |
||
Масса сухого насоса, кг, не более |
30 |
||
Направление вращения колеса насоса |
Правое (см. со стороны входного фланца) |
