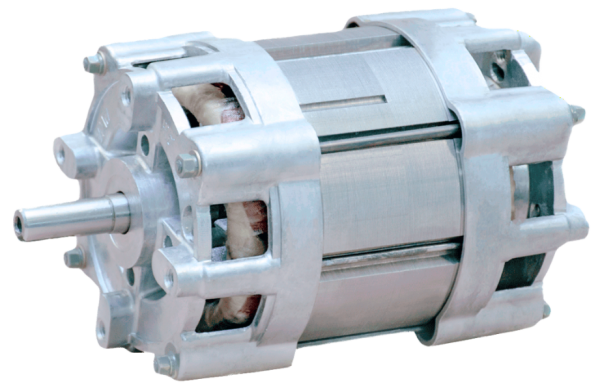

Асинхронный конденсаторный электродвигатель ДАК-120-295-1,5-УХЛ4

 Асинхронный конденсаторный электродвигатель ДАК-120-295-1,5-УХЛ4


- Асинхронный конденсаторный электродвигатель ДАК-120-295-1,5-УХЛ4 предназначен для работы в электро­приводе измельчителя овощей ГАММА-5АТУ1-7509119- 0002—94. По согласованию с заводом-изготовителем элек­тродвигатель может применяться для других электробыто­вых приборов и аппаратов в качестве привода.


- Электродвигатель выполнен климатического исполнения УХЛ категории размещения 4 по ГОСТ 15150—69 с рабочим значением температур окружающего воздуха в пределах от 1°С до 40°С и верхним значением относительной влажнос­ти не более 80% при температуре 25°С и более низких температурах без конденсации влаги.


- Электродвигатель выполнен открытого исполнения с самовентиляцией. Крепление электродвигателя — фланце­вое. Рабочее положение — безразличное.


Основные технические данные


Наименование параметра                                                                      Величина параметра

1. Напряжение питающей сети, В..............................................................................220

2. Частота питающей сети, Гц .....................................................................................50

3. Номинальная мощность, Вт .................................................................................295

4. Номинальный вращающий мо­мент, кгс см, не менее ..................................20,4

5. Частота вращения при номина­льном моменте, об/мин, не менее .........1400

6. Частота вращения на холостом ходу, сб/мин, не менее ..............................1485

7. Ток при номинальном моменте, А, не более ..................................................2,2

8. Ток холостого хода, А, не более ...........................................................................0,85

9. Ток короткого замыкания, А, не более ..............................................................6,5

10. Пусковые характеристики:

пусковой ток, А, не более ...........................................................................................6,5

пусковой момент, кгс∙см, не менее .........................................................................7,5

11. Максимальный вращающий момент, кгс∙см ..................................................32

12. Минимальный вращающий мо­мент, кгс∙см.....................................................17

13. Потребляемая мощность, Вт, не более .........................................................455

14. Коэффициент мощности, не менее ................................................................0,96

15. Коэффициент полезного дей­ствия, %, не менее .........................................64

16. Рабочая ёмкость, мкФ ........................................................................................16

17. Напряжение на рабочей ёмкости, В ...............................................................500










Номинальный режим работы — продолжительный (S1) по ГОСТ 183—74.

Класс нагревостойкости«F» по ГОСТ 8865—93. 2. 4.

По способу защиты человека от поражения электри­ческим током электродвигатель относится к классу 0 по ГОСТ 12.2.007.0—75.

Масса электродвигателя: 6,78 кг.
