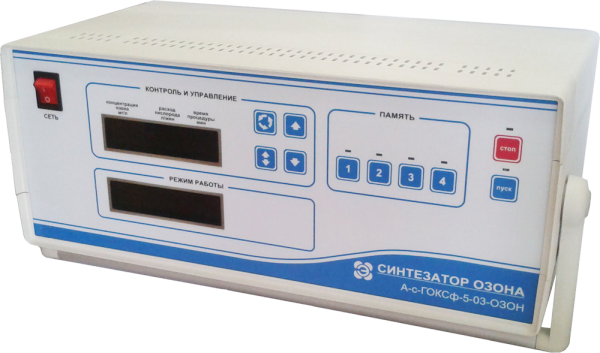

Медицинский озонатор ЛЕПСЕ "ОЗОН" 5-03

Медицинский озонатор ЛЕПСЕ "ОЗОН" 5-03


Презентация Видео Купить


Медицинский озонатор ЛЕПСЕ "ОЗОН" 5-03 предназначен для получения из кислорода озона с концентрацией от 0,5 до 60,0 мг/л при расходе кислорода от 0,1 до 1,0 л/мин. Применяется в озонотерапии.


   1 Основные технические данные

   1.1 Питание – сеть переменного тока частотой 50 Гц, В ....................................................... 220±22

    Потребляемая мощность, не более, Вт .......................................................... 100 (реально 60…70)

    1.2 Габариты, мм ................................................................................................................. 450 х 330 х 180
    1.3 Масса, не более, кг .............................................................................................................................. 10
    1.4 Подводимый газ – кислород. Для медицинских целей использовать медицинский кислород.
В синтезаторе предусмотрена возможность работы от источника давления кислорода (баллон или кислородная магистраль) или от источника стабилизированного расхода кислорода (концентратор кислорода).
Источник давления кислорода должен обеспечивать давление в диапазоне от 1,0  до  2,0 кгс/см2.

   1.5 Диапазоны концентрации генерируемой озоно-кислородной смеси в зависимости от расхода кислорода приведены в таблице:



Расход кислорода,

л/мин

Диапазон концентраций
озона, мг/л

0,1

0,5…60,0

0,2

0,5…55,0

0,3

0,5…45,0

0,4

0,5…40,0

0,5

0,5…30,0

0,6

0,5…30,0

0,7

0,5…26,0

0,8

0,5…24,0

0,9

0,5…20,0

1,0

0,5…20,0


Концентрация озона выбирается из фиксированных здесь значений (шаг от 5 до 10 %).



  1.6 Отклонение концентрации озона в озоно-кислородной смеси от установленного значения:

   - в диапазоне  0,5…2,0  - не более  + 20 %;

   - в диапазоне 2,0…60,0 -  не более  + 10 %.

   1.7 В синтезаторе встроен широкодиапазонный измеритель концентрации озона.
   1.8 Расход кислорода выбирается из следующих фиксированных значений:
0,1;   0,2;   0,3;   0,4;   0,5;   0,6;   0,7;   0,8;   0,9;   1,0   л/мин.
Погрешность установки расхода кислорода не превышает  + 15 %.
    1.9 Продолжительность непрерывной работы синтезатора - не менее 8  часов с последующим перерывом не менее 1 часа. При этом гарантируется генерация озоно-кислородной смеси согласно заданным значениям.
    1.10 Температурный диапазон работы синтезатора – от плюс 10 до плюс 35 °С.
    1.11  По электромагнитной совместимости синтезатор соответствует требованиям ГОСТ Р 50267.0.2. Напряжение и мощность индустриальных радиопомех, создаваемых  синтезатором, не превышает норм, установленных  ГОСТ Р 51318.14.1.
    1.12  Встроенный таймер обеспечивает отсчет времени процедуры в пределах от 1 до 99 минут.
    1.13 Наличие выносного устройства забора в шприц.
    1.14 В синтезаторе есть возможность запоминания выбранных параметров для 4 процедур.


   2 Отличительные особенности

   2.1 В разряднике сделан двойной барьерный разряд, вследствие чего в зоне разряда присутствует только кварцевое стекло и нет контакта с металлическими электродами. Благодаря такой конструкции вырабатывается чистая озоно-кислородная смесь, пригодная для медицинских целей.
   2.2 Встроенный измеритель концентрации озона сделан на основе оптического метода.
   Для расширения диапазона измерения и повышения точности используются два канала, каждый со своей измерительной кюветой. Выбор канала измерений производится автоматически.
   Для повышения точности и стабильности в каждом канале используется опорный оптический тракт.
   Благодаря наличию двух кювет и опорных трактов обеспечиваются стабильные измерения концентрации озона в широком диапазоне от 0,5 до 80 мг/л. Уход ноля за 8 часов работы не превышает нескольких сотых мг/л. Для большей точности производится автоматическая установка ноля перед каждой процедурой.
   На основе измерителя сделана следящая схема, которая обеспечивает автоматическую поддержку заданной концентрации озона без участия пользователя.
    2.3 В синтезаторе установлен стабилизатор кислородного потока, используемый при работе от источника давления кислорода. Он обеспечивает измерение и автоматическую стабилизацию расхода кислорода в диапазоне от 0,1 до 1,0 л/мин.
   2.4 В синтезаторе установлен импульсный стабилизированный источник питания, благодаря чему устраняется влияние сетевого напряжения на работу синтезатора.


   3 Контакты

   По вопросам приобретения:

   Отдел продаж, тел.: (8332) 23-58-29, 23-36-22, 23-64-00 (т/факс).

   E-mail: marketing@lepse.kirov.ru, goa@lepse.kirov.ru,
    zubkova@lepse.kirov.ru, mol@lepse.kirov.ru.


   По вопросам технической консультации:
   Карпенко Александр Иванович
   тел.: 8(8332) 24-98-34.

   E-mail:  ai.ozon@lepse.kirov.ru


  4 Документы

  4.1 Инструкция по эксплуатации - открыть.

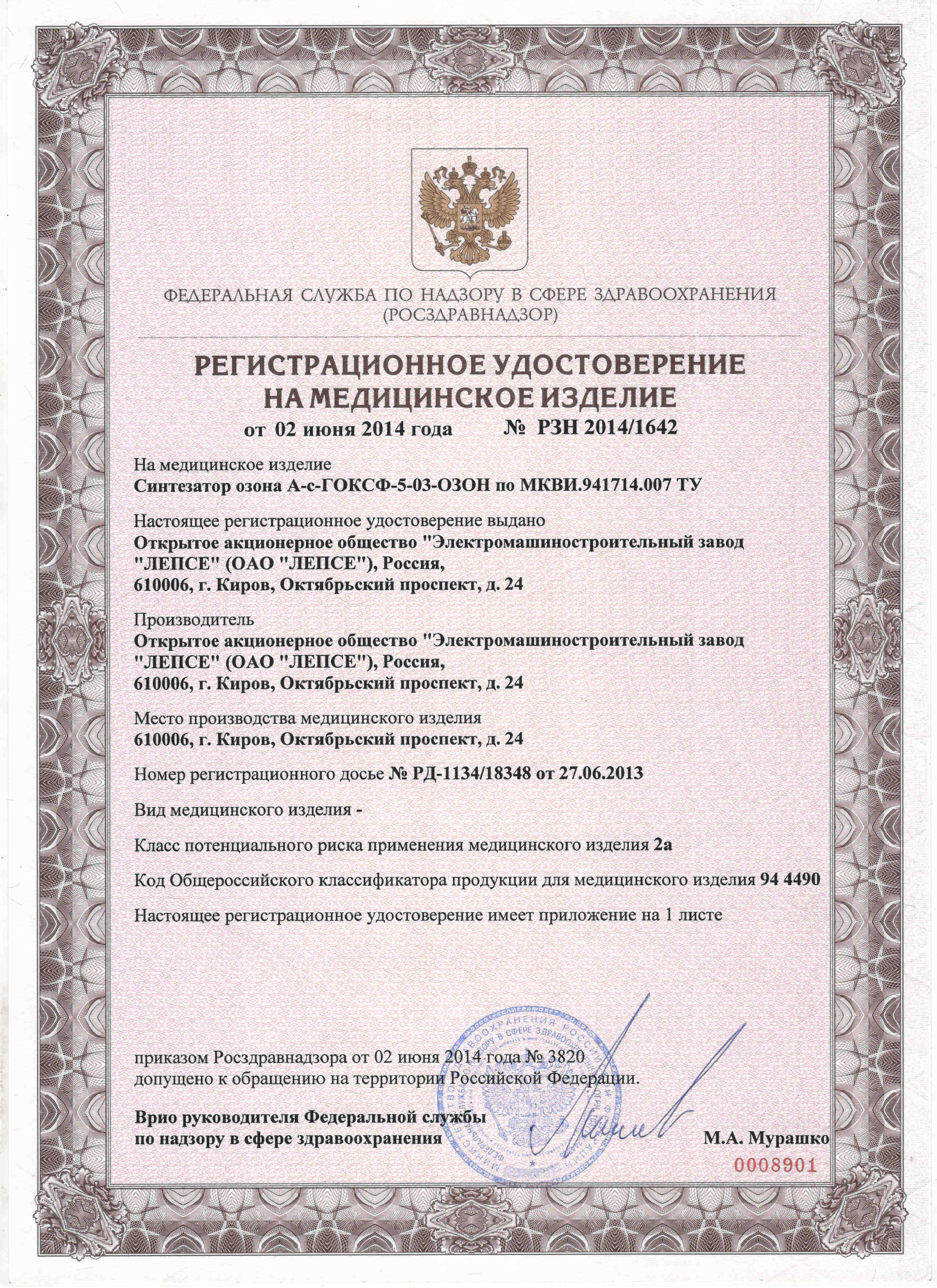

  4.2 Регистрационное удостоверение - открыть.

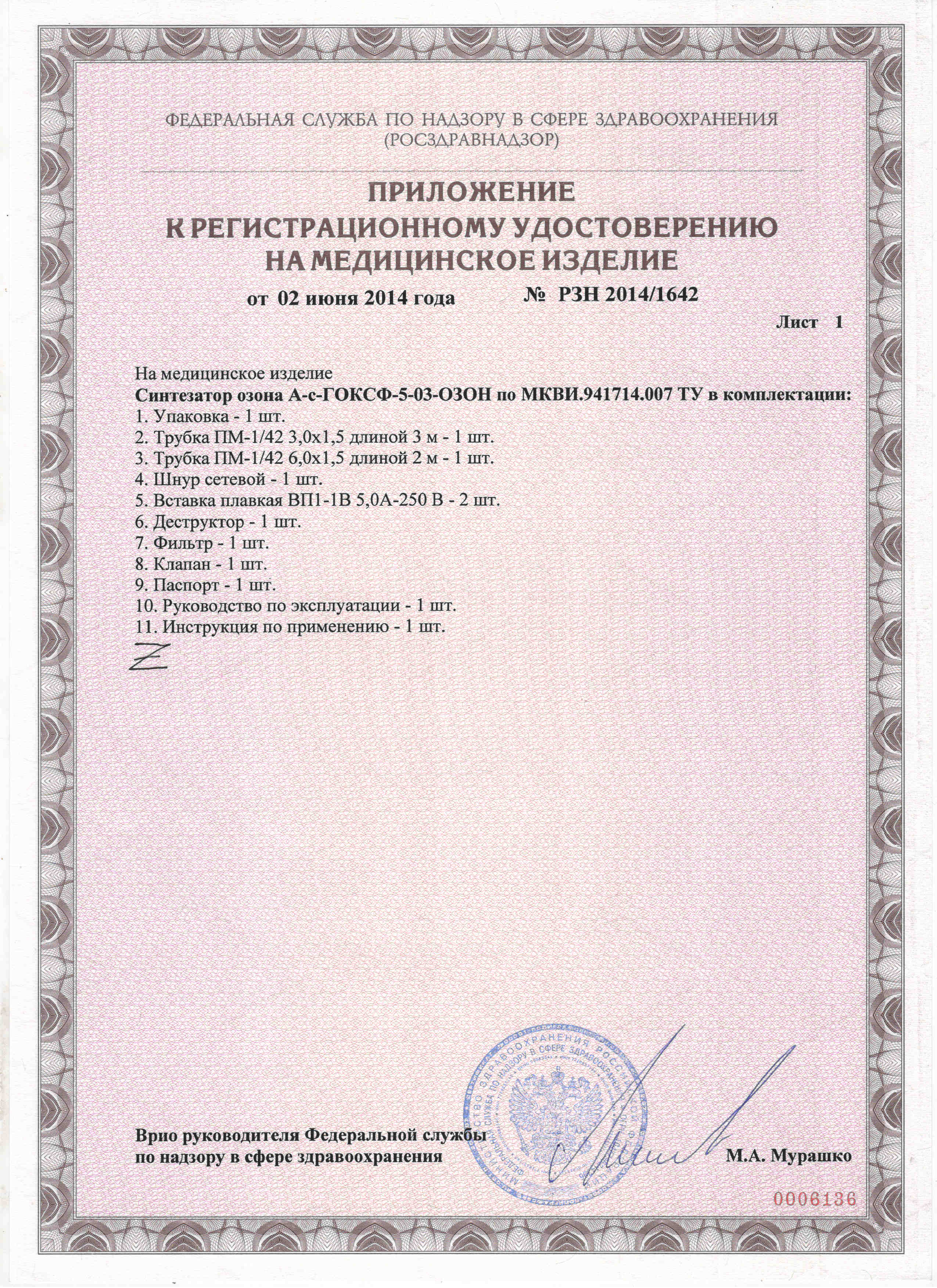

  4.3 Приложение к регистрационному удостоверению - открыть.

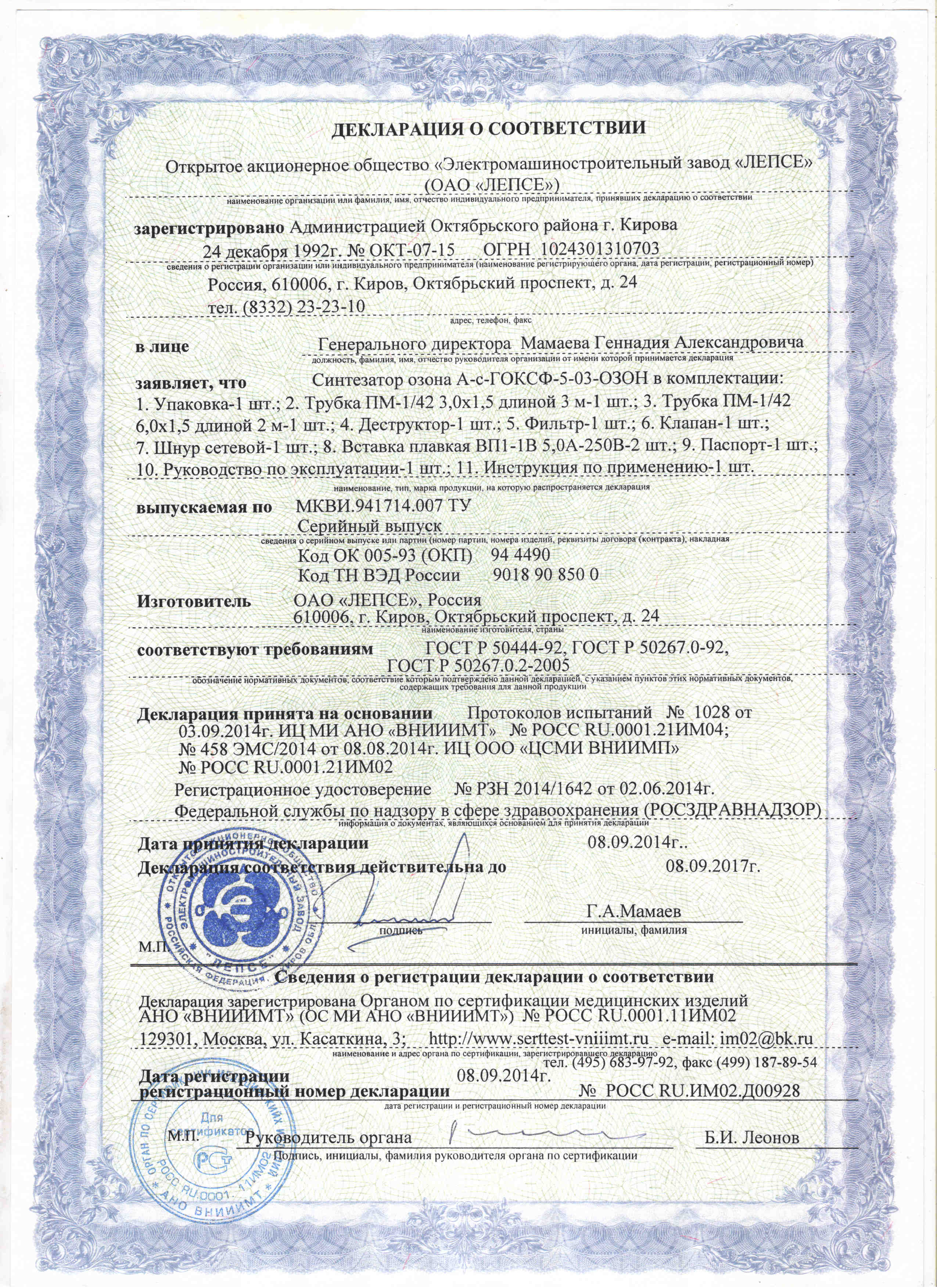

  4.4 Декларация о соответствии - открыть.

  4.5 Патенты - открыть.
